Đường ray dẫn hướng thang máy loại T
  • Đường ray dẫn hướng thang máy loại TĐường ray dẫn hướng thang máy loại T

Đường ray dẫn hướng thang máy loại T

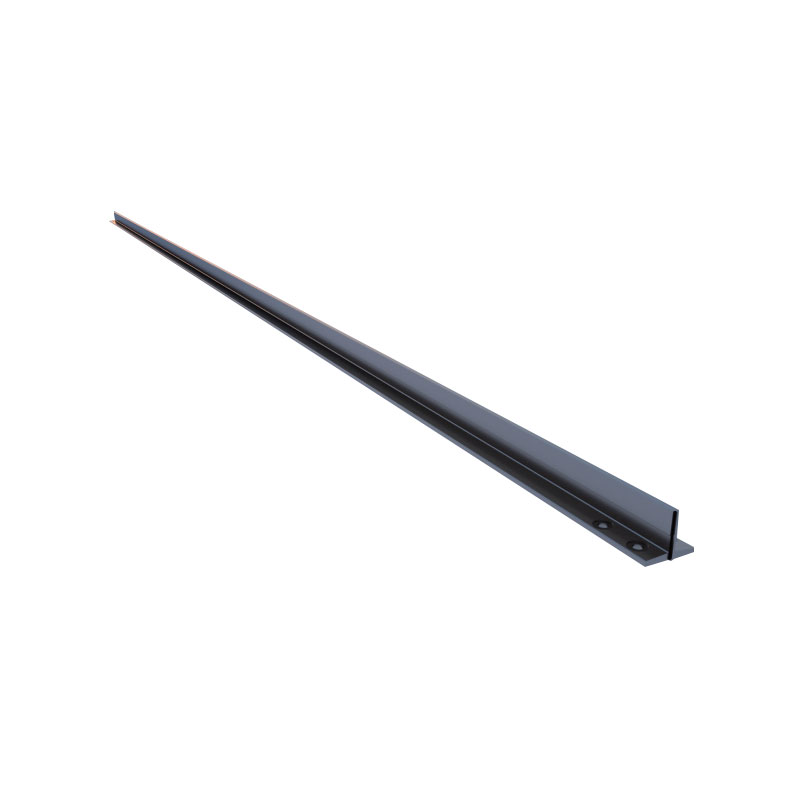

■Đường ray dẫn hướng thang máy loại T áp dụng hoàn toàn Dây chuyền sản xuất hoàn toàn tự động như vẽ máy bào CNC, gia công hoàn thiện CNC, làm thẳng và tạo hình tự động. Tất cả các loại sản phẩm đều có thông số kỹ thuật đầy đủ và chất lượng tuyệt vời. Bây giờ họ đã hình thành hai chuỗi có độ chính xác thông thường và độ chính xác cao.
Gửi yêu cầu
Mô tả Sản phẩm
Bạn có thể yên tâm mua Đường ray dẫn hướng thang máy loại T từ nhà máy của chúng tôi.
Ray kéo nguội - Hạng A

Performance Parameter


Tuân thủ tiêu chuẩn ISO7465, thích ứng với tốc độ chạy của thang máy ≤ 1 m/s.

Kích thước
chỉ định b1 h1 k p rs 12g 13g d b3
Sức chịu đựng
±1 ±2 ±0,15 ±0,5 - ±0,2 ±0,2
±0,2
T45/A 45 45 5 5 1 65 15 9 25
T50/A 50 50 5 5 1 75 25 9 30

Khoảng cách giữa các lỗ, tấm cá và bu lông (mm)
chỉ định
T45/A		 d b2 b3 11 12 13 V bu lông Máy giặt
- - ±0,2 ±30 ±0,2 ±0,2 ±30 - -
9 50 25 160 65 15 8 M8x25 A-8
T50/A 9 50 30 200 75 25 8 M8x25 A-8

Đặc tính kỹ thuật
chỉ định
T45/A		 S q1 e lx-x Wx-x lx-x ly-y Wy-y 1y-y
cm² kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
4.25 3.34 1.31 8.08 2.53 1.38 3.84 1.71 0.95
T50/A 4.75 3.73 1.43 11.24 3.15 1.54 5.25 2.1 1.05

Performance Parameter



Thông số chính của ray dẫn hướng
chỉ định Quốc hội IA
Sức chịu đựng/
Tối đa 1,0 m/s.
thô Ra Long.
Ra Tansv.		 1,6um ~ 6,3um
1,6um ~ 6,3um
Độ thẳngStraightness f/m tối đa.
tối đa f/5m.		 0,7mm
3,5mm
xoắnTwist R tối đa. 2mm/5m
GócAngle Smax.
vuông 1
Sq2		 ±0.10mm
± 0,20mm
± 0,20mm
Sự song songParallelism |h-h2| -
Định tâmCentering |a-b| 0,10mm
Khe hở tối đa cho kết nốiMaximum clearancefor connectio C tối đa. 0,15mm


Ray dẫn hướng gia công - HẠNG B

Performance Parameter


Tuân thủ tiêu chuẩn ISO7465, thích ứng với tốc độ chạy của thang máy ≤ 1,6 m/s.

Kích thước
chỉ định
Lớp B		 b1 h1 h k n c f g rs m1 m2 u1 u2 l
Sức chịu đựng
±1,5 ±0,75 ±1 ±0,10 ±30 - ±0,75 ±0,75 - +0,060 0-0,06 ±0,1 ±0,1 +30
T70/B 70 65 64 9 34 6 8 6 1.5 3 2.97 3.5 3 128
T75/B 75 62 61 10 30 8 9 7 3 3 2.97 3.5 3 138
T78/B 78 56 55 10 26 7 8.5 6 2.5 3 2.97 3.5 3 138
T82/B 82 68 66.6 9 34 7.5 8.25 6 3 3 2.97 3.5 3 111
T89/B 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/B 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/B 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/B 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/B 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/B 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/B 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/B 140 127 126 31.75 57 19 25.4 14.5 5 6.4 637 7.14 6.35 193

Performance Parameter



Khoảng cách giữa các lỗ, tấm cá và bu lông (mm)
chỉ định
T70/B		 d d1 b2 b3 11 12 l3 V bu lông Máy giặt
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 70 42 250 105 25 10 M12x35 A-12
T75/B 13 26 70 42 250 105 25 10 M12x35 A-12
T78/B 13 26 70 42 250 105 25 10 M12x35 A-12
T82/B 13 26 80 50.8 246 81 27 10 M12x35 A-12
T89/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T90/B 13 26 90 57.2 305 114.3 38.1 13 M12x35 A-12
T114/B 17 33 120 70.0 305 114.3 38.1 17 M16x50 A-16
T127-1/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T127-2/B 17 33 130 79.4 305 114.3 38.1 17 M16x50 A-16
T140-1/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-2/B 21 40 140 92.1 380 152.4 31.8 28 M20x65 A-20
T140-3/B 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20

Đặc tính kỹ thuật
chỉ định
T70/B		 S q1 E IX-X WX-X IX-X Iy-y Wy-y Iy-y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
9.51 7.47 2.04 41.30 9.24 2.09 18.65 5.35 1.4
T75/B 10.91 8.564 1.861 40.29 9.286 1.921 26.47 7.06 1.557
T78/B 9.847 7.73 1.645 29.92 7.564 1.743 26.39 6.766 1.637
T82/B 10.91 8.54 1.998 449.31 10.27 2.216 30.17 7.358 1.663
T89/B 15.77 12.38 2.032 59.83 14.35 1.948 52.41 11.78 1.823
T90/B 17.25 13.54 2.612 102 20.86 2.431 52.48 11.66 1.744
T114/B 20.89 16.4 2.865 179.3 29.7 2.93 108.6 19.05 2.28
T127-1/B 22.74 17.85 1.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/B 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/B 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/B 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/B 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Thông số chính của ray dẫn hướng
chỉ định Quốc hội /B
Sức chịu đựng/
Tối đa 1,6 m/s.
thô Ra Long.
Ra Tansv.		 tối đa 1,6
0,8um ~ 3,2um
Độ thẳngStraightness f/m tối đa.
tối đa f/5m.		 0,7mm
3,5mm
xoắnTwist R tối đa. 2mm/5m
GócAngle S tối đa.
vuông 1
Sq2		 ±0.10mm
± 0,20mm
± 0,20mm
Sự song songParallelism |h-h2| 0,20 mm
Định tâmCentering |a-b| 0,10mm
Khe hở tối đa cho kết nốiMaximum clearancefor connectio C tối đa. 0,15mm


Ray dẫn hướng gia công - LỚP BE

Performance Parameter


Tuân thủ tiêu chuẩn ISO7465, thích ứng với tốc độ chạy của thang máy 1,6-4 m/s.

|Kích thước
chỉ định
Lớp học		 b1 h1 h k n C f g rs m1 m2 u1 u2 l
Sức chịu đựng
±1,5 ±0,75 ±0,05 ±0,060 ±30 - ±0,75 ±0,75 - +0,030 0-0,03 ±0,1 ±0,1 +30
T89/BE 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/BE 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/BE 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/BE 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/BE 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/BE 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/BE 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/BE 140 127 126 31.75 57 19 25.4 17.5 5 6.4 637 7.14 6.35 193

Khoảng cách giữa các lỗ, tấm cá và bu lông (mm)
chỉ định
T89/BE		 d d1 b2 b3 l1 12 13 V bu lông Máy giặt
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T90/BE 13 26 90 57.2 305 114.3 38.1 22 M12x35 A-12
T114/BE 17 33 120 70.0 305 114.3 38.1 28 M16x50 A-16
T127-1/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T127-2/BE 17 33 130 79.4 305 114.3 38.1 28 M16x50 A-16
T140-1/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-2/BE 21 40 140 92.1 380 152.4 31.8 38 M20x65 A-20
T140-3/BE 21 40 140 92.1 380 152.4 31.8 48 M20x65 A-20


Ray dẫn hướng gia công - LỚP BEE

Performance Paramete



Đặc tính kỹ thuật
chỉ định
T125/ONG		 S q1 E IX-X WX-X IX-X Iy-y Wy-y Iy-y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
22.82 17.91 2.430 151.00 26.16 2.572 159.1 25.46 2.641
T127-1/ONG 22.74 17.85 2.77 187.9 30.65 3.065 149.9 23.61 2.361
T127-2/ONG 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
T140-1/ONG 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
T140-2/ONG 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
T140-3/ONG 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Thông số chính của ray dẫn hướng
chỉ định Quốc hội /B
Sức chịu đựng/
tối đa 4 m/s
thô Ra Long.
Ra Tansv.		 tối đa 1,6
0,8um ~ 3,2um
Độ thẳngStraightness f/m tối đa.
tối đa f/5m.		 0,2mm
0,5mm
xoắnTwist R tối đa. 1mm/5m
GócAngle S tối đa.
vuông 1
Sq2		 ± 0,05mm
± 0,05mm
± 0,05mm
Sự song songParallelism |h-h2| 0,05 mm
Định tâmCentering |a-b| 0,03mm
Khe hở tối đa cho kết nốiMaximum clearancefor connectio C tối đa. 0,05mm
