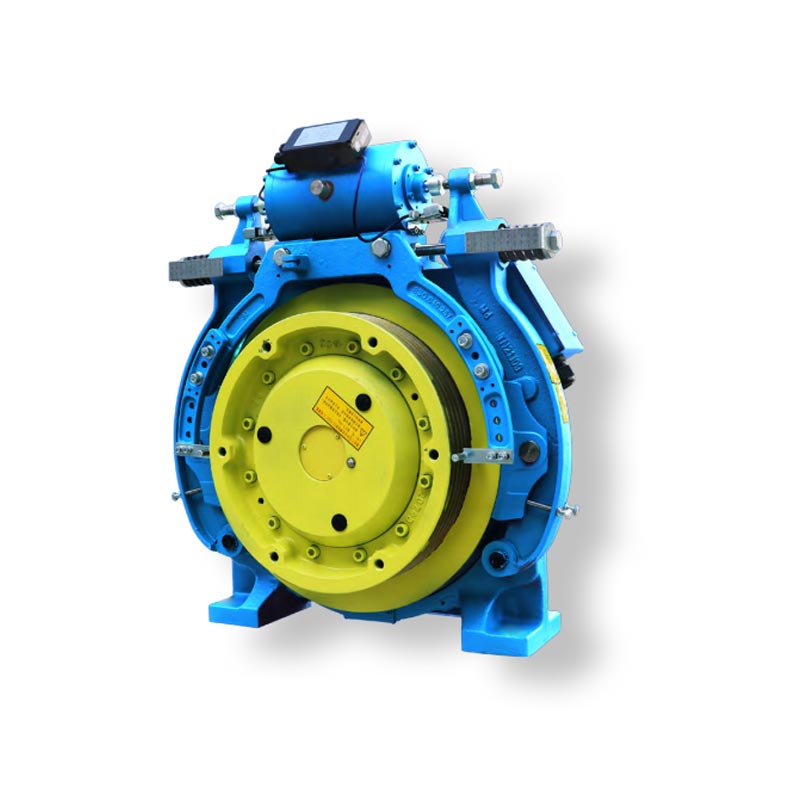

Thang máy chở khách WT-E MRL

Công suất (kg)	D1	D2	D3	D4	D5	D6	D7	ΦP	W1	W2	W3	W4	W5	WB	W7	WB	H1	H2	H3	H4	N
1150-1275	72.5	130	187	273	40	170	28.5	400	350	500	560	750	660	150	220	276	290	570	825	30	M16
1350	79.5	130	187	287	40	177	28.5	400	350	500	560	750	660	150	220	276	290	570	825	30	M16
1600	97	125	195.5	315	56	169.5	36	450	400	600	680	810	960	317	430	490	320	595	905	40	M24

Người mẫu	Dung tích kg	Tốc độ thang máy bệnh đa xơ cứng	Đầu ra định mức KW	Xếp hạng hiện tại A	Tốc độ định mức vòng/phút	Tính thường xuyên Hz	Đường kính ròng rọc mm	mô-men xoắn Nm	Dây thừng	Quận Groove. mm	Cắt góc	Góc rãnh	Dây thừng	Tải trọng trục kg	Tay cầm bánh xe	Phát hành từ xa	Quán tính kg m^2	Cân nặng kg
WT-630-100-E	630	1.0	4.3	11.0	95	23.8	400	432	4-Φ10	14	β=95°	γ=30°	2:1	3000	N	Y	3.50	305
WT-630-150-E		1.5	6.4	18.0	143	35.8		425
WT-630-160-E		1.6	6.8		153	38.3
WT-630-175-E		1.75	7.4		167	41.8		423
WT-800-100-E	800	1.0	5.4	12.5	95	23.8	400	543	5-Φ10	14	β=95°	γ=30°	2:1	3000	N	Y	3.50	305
WT-800-150-E		1.5	8.1	22.0	143	35.8		540
WT-800-160-E		1.6	8.6		153	38.3		537
WT-800-175-E		1.75	9.6		167	41.8		549
WT-800-200-E		2.0	11.0	26.5	191	47.8		550									3.80	310
WT-800-250-E		2.5	13.8	32.5	239	59.8
WT-1000-100-E	1000	1.0	6.4	15.0	95	23.8	400	640	5-Φ10	14	β=95°	γ=30°	2:1	3000	N	Y	3.80	310
WT-1000-150-E		1.5	10.0	24.0	143	35.8		665
WT-1000-160-E		1.6	10.7	27.5	153	38.3
WT-1000-175-E		1.75	11.7		167	41.8		669

Bấm vào để xem hình ảnh

Ghi chú:
1. Điện áp phanh là DC110V. Điện áp phanh khác vui lòng tham khảo ý kiến ​​kỹ sư.
2. Phanh DC yêu cầu máy biến áp bước xuống trong tủ để đảm bảo điện áp giữ là 50% điện áp chọn.
3.180°Góc bọc và ứng dụng MRL.
4.Ứng dụng ổ đĩa Regen, vui lòng tham khảo ý kiến ​​của chúng tôi, sau đó đặt hàng kèm theo ghi chú.
5. Hệ thống phanh phù hợp với GB/T 7588.1 có một chút khác biệt giữa hình ảnh và thực tế.

Công suất (kg)	Tốc độ (m/s)	ΦP	D1	D2	D3	D4	D5	D6	D7	W1	W2	W3	W4	W5	H1	H2	H3	H4
320	1.0	330	57.5	146	25	210	275	90	190	390	260	460	148	640	220	477	30	176
450	1,0-1,75
630	1,0-2,5	320	76	145	34.5	204	290	90	220	500	350	560	118	724	285	591	30	204
	1,0-1,75	400			27.5	207.5	300	115			366		134	794		622	25	233
	2,0-2,5				29.5			90						806			30
800	1,0-1,75				27.5			115						794			25
	2,0-2,5				29.5			90						806			30
1000	1,0-1,75				27.5			115						794			25
	2,0-2,5		84		29.5		316	90						806			30

Người mẫu	Dung tích kg	Tốc độ thang máy bệnh đa xơ cứng	Đầu ra định mức KW	Xếp hạng hiện tại A	Tốc độ định mức vòng/phút	Tính thường xuyên Hz	Đường kính ròng rọc mm	mô-men xoắn Nm	Dây thừng	Quận Groove. mm	Cắt góc	Góc rãnh	Dây thừng	Tải trọng trục kg	Tay cầm bánh xe	Phát hành từ xa	Quán tính kg m^2	Cân nặng kg
WT-1150-100-E	1150	1.0	7.3	17.0	95	23.8	400	729	5-Φ10	14	β=95°	γ=30°	2:1	3.500	N	Y	4.60	400
WT-1150-150-E		1.5	10.9	31.0	143	35.8
WT-1150-160-E		1.6	11.7		153	38.3
WT-1150-175-E		1.75	12.8		167	41.8
WT-1150-200-E		2.0	14.6	36.0	191	47.8
WT-1250-100-E	1250	1.0	7.9	18.0	95	23.8	400	793	5-Φ10	14	β=95°	γ=30°	2:1	3.500	N	Y	4.60	400
WT-1250-150-E		1.5	11.9	34.0	143	35.8
WT-1250-160-E		1.6	12.7		153	38.3
WT-1250-175-E		1.75	13.9		167	41.8
WT-1250-200-E		2.0	15.9	38.5	191	47.8
WT-1275-100-E	1275	1.0	8.0	18.0	95	23.8	400	809	5-Φ10	14	β=95°	γ=30°	2:1	3.500	N	Y	4.60	400
WT-1275-150-E		1.5	12.1		143	35.8
WT-1275-160-E		1.6	12.9	34.0	153	38.3
WT-1275-175-E		1.75	14.2		167	41.8
WT-1275-200-E		2.0	16.2	38.5	191	47.8
WT-1350-100-E	1350	1.0	8.5	20.0	95	23.8	400	856	6-Φ10	14	β=95°	γ=30°	2:1	3.500	N	Y	4.60	420
WT-1350-150-E		1.5	12.8	35.0	143	35.8
WT-1350-160-E		1.6	13.7		153	38.3
WT-1350-175-E		1.75	15.0		167	41.8
WT-1350-200-E		2.0	17.1	42.0	191	47.8
WT-1600-100-E	1600	1.0	10.2	25.0	85	21.3	450	1141	7-Φ10	14	β=95°	γ=30°	2:1	4.500	N	Y	5.40	490
WT-1600-150-E		1.5	15.2	39.0	127	31.8
WT-1600-160-E		1.6	16.2		136	34.0
WT-1600-175-E		1.75	17.8		149	37.3
WT-1600-200-E		2.0	20.3	45.0	170	42.5

Bấm vào để xem hình ảnh

Ghi chú:
1. Tỷ lệ số dư là 0,45 ~ 0,5.
2. Điện áp phanh là DC110V. Điện áp phanh khác vui lòng tham khảo ý kiến ​​kỹ sư.
3. Phanh DC yêu cầu máy biến áp bước xuống trong tủ để đảm bảo điện áp giữ là 50% điện áp chọn.
Ứng dụng MRL và góc bọc 4.180°.
5. Ứng dụng ổ đĩa Regen, vui lòng tham khảo ý kiến ​​của chúng tôi, sau đó đặt hàng kèm theo ghi chú.

6. Hệ thống phanh phù hợp với GB/T 7588.1 có một chút khác biệt giữa hình ảnh và thực tế.
